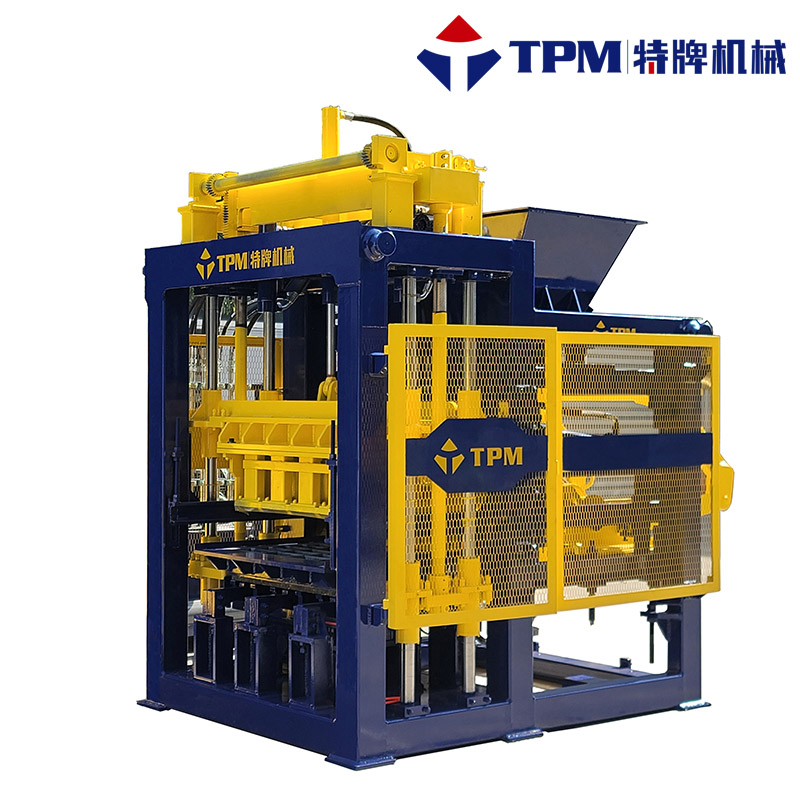

Máquina automática para fabricar ladrillos de cemento y hormigón German Technology TPM5000
Máquina automática para fabricar ladrillos de cemento y hormigón German Technology TPM5000
Con un cuerpo más resistente, mayor velocidad y mayor producción, la TPM5000 es una máquina de producción de ladrillos de concreto extremadamente madura, estable y rentable. La vibración es controlada por 2 juegos de motores de vibración SIEMENS de Alemania de 9 KW a través de inversores de doble frecuencia, por lo que los ladrillos de cemento fabricados son muy compactos y de buena resistencia.
Tamaño de palet: :
1100×580mmÁrea de formación: :
1040×520mmFuerza de vibración: :
60~80KNAltura de producción: :
50~200mmSistema de control: :
Germany SIEMENS PLC ControlEl consumo de energía: :
41.85KWPeso de la máquina: :
9.3Ton (With face hopper)Características técnicas del TPM5000:
1. Marco resistente: La máquina presenta una construcción robusta que utiliza tubos cuadrados de 150 × 150 × 8 mm de espesor para las columnas principales y cuatro varillas guía sólidas de Φ70 mm, lo que garantiza estabilidad y durabilidad;
2. Vagón de alimentación de material eficiente: Equipado con brazos oscilantes dobles, la velocidad del rastrillo para alimentar el carro se puede ajustar mediante un inversor de frecuencia según los diferentes tipos de productos de concreto, por lo que el concreto se puede llenar de manera uniforme y rápida en las cavidades (tiempo de ciclo para ladrillos de 10 a 12 segundos y para bloques huecos de 15 a 15 segundos). 18 años);
3. Sistema hidráulico avanzado: Utilizando una válvula proporcional dual de alta dinámica, el sistema hidráulico controla eficientemente el flujo y la presión del aceite, asegurando una potente velocidad de la máquina.
4. Adoptar Sistema de control PLC SIEMENS de Alemania & sistema hidráulico italiano, el sistema de vibración se controla mediante dos servomotores de imán permanente de 9 KW (doble inversor de frecuencia independiente), lo que ayuda a ahorrar un 30 % de energía y el tiempo de ciclo mejora un 30 %;
5. Mesa vibratoria estática y dinámica diseño, puede controlar el amplificador de vibración y garantizar una mayor eficiencia de transferencia de energía.
6. Sistema de resolución de problemas en línea: La función en línea de monitoreo y resolución de problemas en tiempo real permite una resolución rápida de fallas de circuitos y la mayoría de los problemas eléctricos sin demora.
Parámetros técnicos del TPM5000 | |
Tamaño de la plataforma: 1100×580×25mm | Fuerza de vibración: 2×9KW (servomotor de imán permanente) |
Área de formación: 1040×520 mm | Mesa vibratoria de estructura dinámica y estática. |
Sistema de control: Alemania SIEMENS PLC | Diseño del carro de alimentación: Doble brazo oscilante accionado |
Altura de los productos: 50~200 mm | Sistema hidráulico: 18,5 KW |
Fuerza de los productos: 7,5 ~ 60MPa | |
Tiempo de ciclo: 12~20s | Consumo de energía: 41,85 KW |
Peso de la máquina: 9,5 toneladas (con tolva frontal) | Fuerza de vibración: 60~80KN |
Frecuencia de vibración: 50~60Hz |
TPM5000 máx. capacidad de producción en 8 horas: | ||
Bloque hueco de 400 × 200 × 200 mm | 5 piezas/ciclo | 7.500 unidades/8 horas |
Bloque hueco de 400 × 150 × 200 mm | 6 piezas/ciclo | 9.000 unidades/8 horas |
Ladrillos macizos de 228,6 × 76,2 × 114,3 mm (soporte) | 21 piezas/ciclo | 31.500 unidades/8 horas |
Ladrillos macizos de 228,6 × 114,3 × 76,2 mm (planos) | 16 piezas/ciclo | 24.000 unidades/8 horas |
Adoquín holandés de 200 × 100 × 60 mm | 20 piezas/ciclo | 30.000 unidades/8 horas |
Observaciones: La producción anterior son indicaciones aproximadas y dependen de la configuración de la máquina, el diseño de la mezcla, el tipo de agregados, la experiencia del operador, la cantidad de paletas (es necesario preparar suficientes paletas), etc.
